目 錄
一、 概述
二、使用范圍
三、膠球清洗裝置產品的優點
四、工作原理
五、收球網型號
六、膠球清洗裝置的組成
一、 概述
中央空調冷凝器膠球清洗裝置是對中央空調主機﹙冷凝器、蒸發器﹚冷卻管進行有效清洗的設備。該裝置性能的好壞直接影響到主機﹙冷凝器、蒸發器﹚冷卻管的清潔程度和傳熱效果。隨著國民經濟的快速發展，近年來中央空調的市場逐漸托寬，該裝置廣泛用于中央空調主機﹙冷凝器、蒸發器﹚清洗工作，在連續工作不降低負荷的情況下，可以隨時在線清洗，能始終保持冷卻管的清潔，能保證正常換熱效果，減少主機﹙冷凝器、蒸發器﹚冷卻管的腐蝕，大大延長冷卻管的使用壽命，減輕了工人的勞動強度，增加經濟效益。確保中央空調的安全穩定經濟運行，中央空調膠球清洗裝置是對中央空調清洗不可缺少的設備。
1、 結構設計新穎合理。
2、 PLC控制系統自動化性能高，操作方便，無需人員值守。
3、 系統自動啟停，投球飽和狀態情況下膠球回收率可達（≥95%）。
4、自清洗過濾器過濾效果好，過濾能力強，技術國內領先。
二、使用范圍
漏斗式收球網是根據中央空調主機﹙冷凝器、蒸發器﹚冷卻管專門設計的，主要適用于中央空調主機冷卻水管的清洗，該裝置還適用于冷油器和熱交換器冷卻管的清洗，大大提高了冷油器和熱交換器換熱效果，還有效提高了經濟效益。
三、中央空調冷凝器膠球清洗裝置的優點
1、我公司設計生產的中央空調膠球清洗裝置是系列產品，具有不漏球、不切球、不跑球、不堵球等優點。
2、中央空調冷凝器膠球清洗裝置收球率：冷卻水壓力≥0.15Mpa，投球達到飽和狀態下，收球率≥95%。
3、收球網柵網采用不銹鋼沖孔板制作，膠球清洗裝置的使用壽命可以延長到30年。
四、工作原理
選用合適的膠球，將膠球從畜球器手孔處投入畜球器內，投球數量為主機冷卻水管數的10%左右，裝球完畢。先打開收球網的收球閥和投球閥，然后啟動膠球泵，關閉放水閥，打開畜球器上的排氣閥，排完畜球器內的空氣后，關閉排氣閥，當水流正常運行時慢慢打開畜球器的切換閥，切換時不宜過快的切換，過快切換會導至收球網堵球。膠球在循環水壓力帶動下進入﹙冷凝器、蒸發器﹚水室。膠球在循環水進出口壓力差的作用下，跳動洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，冷卻管內壁泥沙污垢被膠球沖刷下來隨著水流帶出，膠球經循環水的帶動下進入收球網，收球網將膠球分離出來，膠球重新進入畜球器，膠球泵按此規律往復循環將膠球打入中央空調主機﹙冷凝器、蒸發器﹚冷卻水管，進行連續清洗，運行適宜時間一般為20∽40分鐘 。
五、收球網的型號及技術參數
|
型號 |
工作壓力 |
循環水管徑 |
形式 |
|
LSHK-50 |
≥0.12Mpa |
DN50 |
漏斗式 |
|
LSHK-80 |
≥0.12Mpa |
DN80 |
漏斗式 |
|
LSHK-100 |
≥0.12Mpa |
DN100 |
漏斗式 |
|
LSHK-125 |
≥0.12Mpa |
DN125 |
漏斗式 |
|
LSHK-150 |
≥0.12Mpa |
DN150 |
漏斗式 |
|
LSHK-200 |
≥0.12Mpa |
DN200 |
漏斗式 |
|
LSHK-250 |
≥0.12Mpa |
DN250 |
漏斗式 |
|
LSHK-300 |
≥0.12Mpa |
DN300 |
漏斗式 |
|
LSHK-350 |
≥0.12Mpa |
DN350 |
漏斗式 |
|
LSHK-400 |
≥0.12Mpa |
DN400 |
漏斗式 |
|
LSHK-500 |
≥0.12Mpa |
DN500 |
漏斗式 |

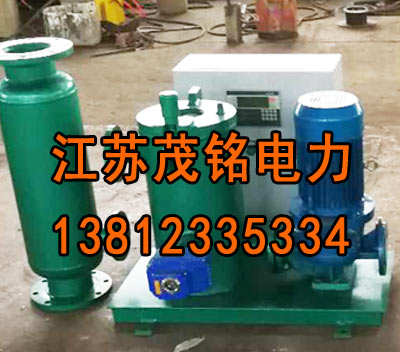

六、膠球清洗裝置的組成
1、自清冼過濾器：過濾器是冷卻水凈化裝置的主要設備之一，它可以過濾大于1㎜以上的一切雜物，保證膠球在主機﹙冷凝器、蒸發器﹚冷卻管內正常運行。
2、收球網：漏斗式收球網是膠球清洗系統中的關鍵設備，它安裝在中央空調主機﹙冷凝器、蒸發器﹚冷卻水的回水管段上，它的作用是把膠球從冷卻水中分離出來。我公司設計的漏斗式收球網，它克服了柵板的漏球、跑球、切球、碎球等缺點，操作方便，收球率高，經濟效益好。
3、畜球器：畜球器是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、排氣閥、放水閥。
4、膠球泵：它是膠球系統中讓膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。
5、球閥，主要投球和收球系統的開啟及關閉系統，球閥：手動系統選用手動球閥，PLC自動控制系統選用自動球閥。
七、在線冷凝器膠球清洗裝置投用戶的效經濟效益：
1、降低空調機組消耗量10-30%；
2、保持管束持久清潔；
3、治理冷凝器管束腐蝕，延長冷凝器壽命；
4、優化熱交換效率；
5、克服人工清洗冷凝器的工作；
6、減少壓縮機損耗，延長壓縮機壽命。
